TSG-350 TATUNG -GRINDER 冠隈精密平面磨床機
特性:吸塵設備內含於本機，節省廠地空間，適合半導體 、模具 、光學等高精密度產業使用。

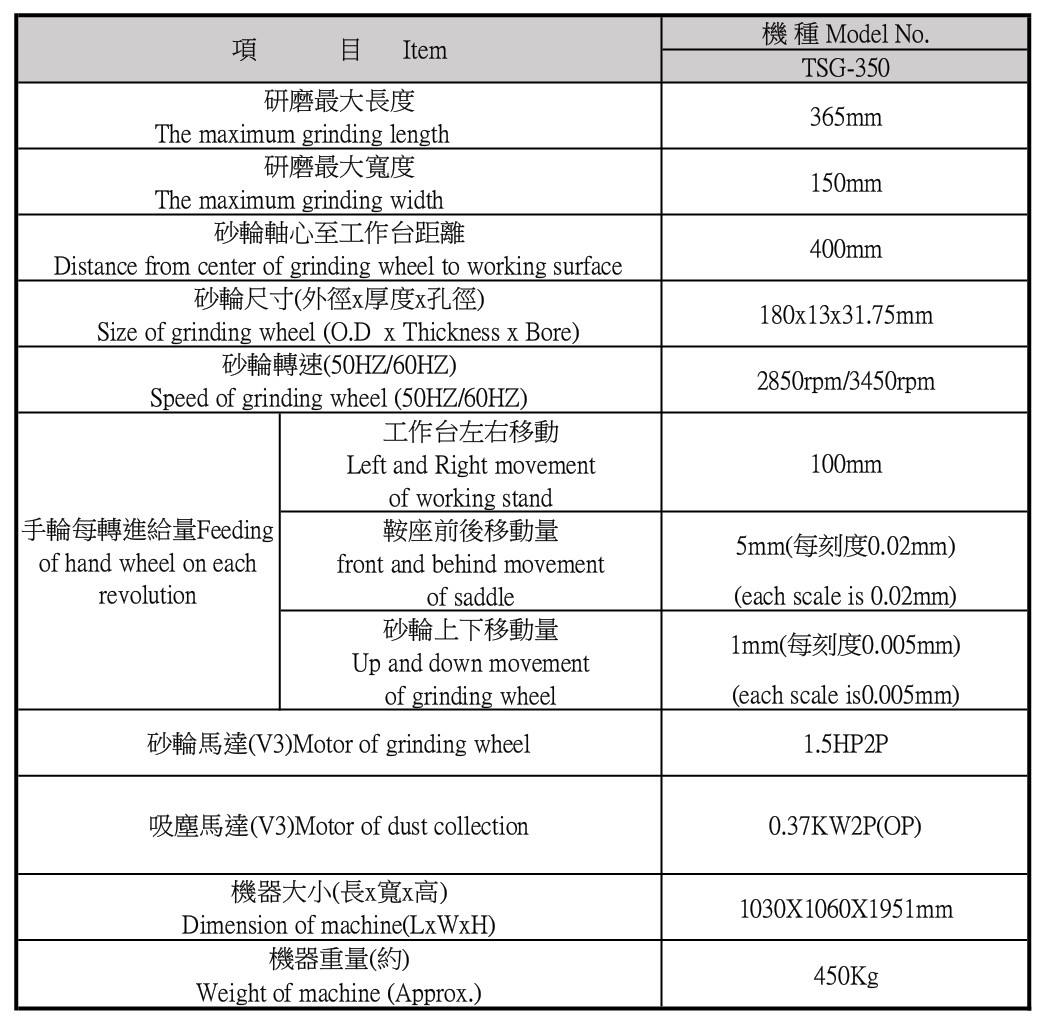

機 器 規 格
潤滑油迴路圖Diagram of lubricant loop
彈筒式主軸：砂輪主軸與馬達ㄧ體設計 Integrated design including spindle with cartridge type,spindle of grinding wheel,and motor.
工作高度 Working height
台面至砂輪軸中心距離為385mm，大型夾具和修整器皆可使用。
The distance form surface to center of grindingwheel shaft is 38.5mm,can use large fixture and trimmer.
工作台滑軌 Slide rail of working stand
工作台滑軌 Slide rail of working stand
鞍座滑軌為V型及平型設計，TSG-450為V型雙軌，並貼有鐵弗龍(TEFLON)薄片，使工作台之運動輕快，確保其精確性。
Slide rail of saddle is V and flat type desige, TSG-450 is V type with double track,and with(TEFLON)flap,those makes movement ofworking stand light and fast to assure accuracy.
自動潤滑系統 Auto lubrication system
自動潤滑系統 Auto lubrication system
採用電磁泵控制潤滑油繼續不斷的循環，潤滑所有滑軌
、上下及前後螺桿。
Adapts electromagnetic pump to control continuous circulation of lubricant in order to lubricate all slide rails, up-and-down as well as back-and-forth screw.
高剛性立柱 Compact and vertical pillar
高剛性立柱 Compact and vertical pillar
採用H型構造，強度大，寬跨距滑軌，主軸不生振動， 確保加工成品精度。
Adapts H type construction,high intensity,wide span of slide rail,spindle is vibration-free to assure accuracy of finshed product during orocessing.
彈筒式主軸 Spindle with cartridge type
彈筒式主軸 Spindle with cartridge type
使用超精密(P4)級滾柱/滾珠軸承，軸端偏擺3μ以下，密封式油脂潤滑，確保長期壽命，主軸更換簡單容易。
Use super precision (P4) grade of roller/ball bearing,end of bearing is placed under 3μ, sealed type of grease lubrication to secure long life,and it is simple and easy to replace spindle.
左右驅動系統 Left-and-right driving system
左右驅動系統 Left-and-right driving system
由特殊鋼索傳動動作快，精密度高，不生震動。
Driven by special wire rope,its movement is light and fast, accurate,and no vibration occurred.
簡潔吸塵系統 Economical Dust Collecting System
簡潔吸塵系統 Economical Dust Collecting System
與本機一體(TSG-350)，節省空間，切屑容易清除。
Integrate with main machine (TSG-350), can save space,and it is easy to remove chips.
附件齊全 Complete accessories
附件齊全 Complete accessories
適合各種研磨作業，充分發揮機械的性能。
Proper for various grinding operation, and fulfill mechanical functions completely.
標準附件 Standard accessories
1.吸塵系統(TSG-350) Dust collection systen (TSG-350)⋯⋯⋯⋯⋯⋯⋯⋯⋯1組/st
2.砂輪(直徑x厚度x孔徑) Grinding wheel(Dia.x thickness x Bore 180x13x31.75) ⋯⋯⋯⋯⋯⋯⋯⋯1個/pcs
3.砂輪凸緣及拔取具 Flange and plucking tools⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1組/set
4.砂輪平衡捧 Blancing bar of grinder wheel⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1支/pc
5.台式鑽石修整器 Stand type of trimmer ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1組/set
6.工作燈 Working light ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1組/set
7.水平調整螺絲及基礎盤 Horizontal adjusting screw and base plate ⋯⋯⋯⋯ 各4個/ e ach 4pcs
8.工具及手提式工具箱 Tools and hand carrying tool case ⋯⋯⋯⋯⋯⋯⋯⋯⋯1組/set
9.吊勾 Hook ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4支/pc
10.栓塞 Psston ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4個/pcs
11.潤滑油 Lubricant ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2公升/liters
12.使用說明書 Operation manual ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1冊/set
特殊附件(依需要另行購買) Special accessories (Options)
1.永久吸磁盤 Permanent magnet pan
2.傾斜式永久磁吸盤 Bevel type of permanent magnet pan
3.砂輪平衡台 Balancing stand of grinding wheel
4.砂輪凸緣 Flange of grinding wheel
5.脫磁盤 Demagnetizer
6.注水裝置(附防水罩) Water filling device (with water-proof cover)
7.光學尺 Optical rule
8.吸塵系統 Dust collection systen.
全自動磨床機,模具加工機器,平面磨床機,金屬加工機械,五金加工機, 台灣製造專業磨床機器工廠,
冠隈磨床機械工廠
銷售方式：製造、批發、零售、出口
出口貿易條件：EXW 工廠交貨條件
銷售目標市場：台灣、中國大陸、香港、新加坡、印度、印度尼西亞、越南
競爭特點
品質優良：鐵材/鑄鐵--冠隈AKUMA-GRINDER製造的磨床，品質穩定, 精度高
可接受特別設計或LOGO，接受客製化專案磨床設計製造
競爭價格：磨床冠隈精密機械有限公司可提供給您的公開報價如下，實際報價金額依需求而定
TWD 200000-240000 /台
多樣設計：冠隈精密機械有限公司提供磨床的多樣化設計，多款半自動、全自動TSG磨床
接受小額訂單：冠隈精密機械有限公司可接受詢價最低訂購量為1台
磨床接受進行原廠委託代工製造OEM
